500V DC ABS ডিস্ট্রিবিউশন বক্সের মধ্যে 4-এর মধ্যে কতগুলি PV স্ট্রিং সংযোগ করতে পারে?
YROব্যবহার করে একাধিক পিভি স্ট্রিং পরিচালনা করার একটি কার্যকর উপায় প্রবর্তন করে4 ইন 1 আউট 500V DC ABS ডিস্ট্রিবিউশন বক্স, নিরাপত্তা এবং সরলীকৃত সিস্টেম ইন্টিগ্রেশনের জন্য ডিজাইন করা হয়েছে।
আধুনিক সোলার সিস্টেমে পিভি স্ট্রিং সংযোগ
ডিস্ট্রিবিউটেড ফটোভোলটাইক (PV) সিস্টেমগুলি প্রসারিত হওয়ার সাথে সাথে একাধিক PV স্ট্রিংকে নিরাপদে এবং দক্ষতার সাথে সংযুক্ত করা একটি গুরুত্বপূর্ণ চ্যালেঞ্জ হয়ে দাঁড়ায়। বাড়ির মালিক, সৌর প্রযুক্তিবিদ এবং ছোট আকারের প্ল্যান্ট অপারেটররা প্রায়শই তাদের বৈদ্যুতিক উপাদানগুলিকে ওভারলোড না করে বেশ কয়েকটি সৌর মডিউল কীভাবে একত্রিত করা যায় সে সম্পর্কে প্রশ্নের মুখোমুখি হন। এখানেই ABS ডিস্ট্রিবিউশন বক্স বিশেষভাবে কার্যকর প্রমাণিত হয়। একটি ডিজাইনের সাথে যা একটি একক অপ্টিমাইজড আউটপুট প্রদান করার সময় চারটি পৃথক ইনপুট স্ট্রিং মিটমাট করে, এটি তারের প্রক্রিয়াটিকে সহজ করে এবং সম্ভাব্য ঝুঁকি কমায়।
ABS ডিস্ট্রিবিউশন বক্সের ভূমিকা
একটি স্ট্যান্ডার্ড PV সিস্টেমের ত্রুটি প্রতিরোধ করতে এবং দীর্ঘমেয়াদী নির্ভরযোগ্যতা নিশ্চিত করতে সতর্ক বর্তমান ব্যবস্থাপনা প্রয়োজন। ডিস্ট্রিবিউশন বক্স একটি কেন্দ্রীয় হাব হিসেবে কাজ করে যেখানে একাধিক পিভি স্ট্রিং একত্রিত হয় এবং নিরাপদে ইনভার্টার বা প্রধান সিস্টেমে পাঠানো হয়। 4 ইন 1 আউট কনফিগারেশন অনুমতি দেয়:
- মাঝারি-স্কেল ইনস্টলেশনের জন্য একাধিক PV স্ট্রিংগুলির একীকরণ
- ইন্টিগ্রেটেড ফিউজ, সার্কিট ব্রেকার এবং লাইটনিং সার্জ অ্যারেস্টার সহ উন্নত সুরক্ষা
- একটি কমপ্যাক্ট অভ্যন্তরীণ বিন্যাস এবং লাইটওয়েট ABS হাউজিং সহ স্থান দক্ষতা
কী স্পেসিফিকেশন টেবিল
| বৈশিষ্ট্য | স্পেসিফিকেশন | সুবিধা |
| সুরক্ষা স্তর | IP65 | বহিরঙ্গন ইনস্টলেশনের জন্য ধুলো এবং জল প্রতিরোধের |
| সর্বোচ্চ অপারেশন ভোল্টেজ | 500V | মাঝারি-ভোল্টেজ পিভি অ্যারেগুলির নিরাপদ হ্যান্ডলিং |
| ফিউজ রেটিং | 15A 1000V | ওভারলোড ক্ষতি প্রতিরোধ করে |
| সার্কিট ব্রেকার | 2P 63A 500V | অস্বাভাবিক অবস্থায় স্বয়ংক্রিয়ভাবে কারেন্ট বন্ধ করে দেয় |
| বাজ গ্রেফতারকারী | 2P 40kA 600V | ঢেউ এবং বজ্রপাতের বিরুদ্ধে রক্ষা করে |
| সৌর সংযোগকারী | 30A 1000V | পিভি মডিউলগুলির জন্য দ্রুত এবং নির্ভরযোগ্য সংযোগ |
কতগুলি পিভি স্ট্রিং সংযুক্ত করা যেতে পারে?
যদিও বাক্সটি চারটি ইনপুট স্ট্রিং সমর্থন করে, স্ট্রিং প্রতি মডিউলের সঠিক সংখ্যা ব্যবহৃত সৌর প্যানেলের মোট ভোল্টেজ এবং বর্তমান বৈশিষ্ট্যের উপর নির্ভর করে। সাধারণত, প্রতিটি ইনপুট স্ট্রিং স্ট্যান্ডার্ড 36-50V মডিউল রেটিং ধরে 8-12 প্যানেল মিটমাট করতে পারে। একটি একক আউটপুটে চারটি স্ট্রিং একত্রিত করে, সিস্টেমের জটিলতা হ্রাস পায় এবং রক্ষণাবেক্ষণ সহজ হয়।
নিরাপত্তা বিবেচনা
একটি একক বিতরণ বাক্সে একাধিক PV স্ট্রিং সংযোগ করার জন্য মনোযোগ দেওয়া প্রয়োজন:
- বর্তমান ভারসাম্য: ওভারকারেন্ট ঘটনা এড়াতে প্রতিটি স্ট্রিং ফিউজ রেটিং (15A) অতিক্রম না করে তা নিশ্চিত করুন৷
- ভোল্টেজ সামঞ্জস্য: নিরাপদ অপারেশনের জন্য মোট স্ট্রিং ভোল্টেজ অবশ্যই 500V DC-এর নিচে থাকতে হবে।
- সার্জ প্রোটেকশন: ইন্টিগ্রেটেড লাইটনিং অ্যারেস্টার হঠাৎ ভোল্টেজ স্পাইক থেকে ক্ষতির ঝুঁকি কমিয়ে দেয়।

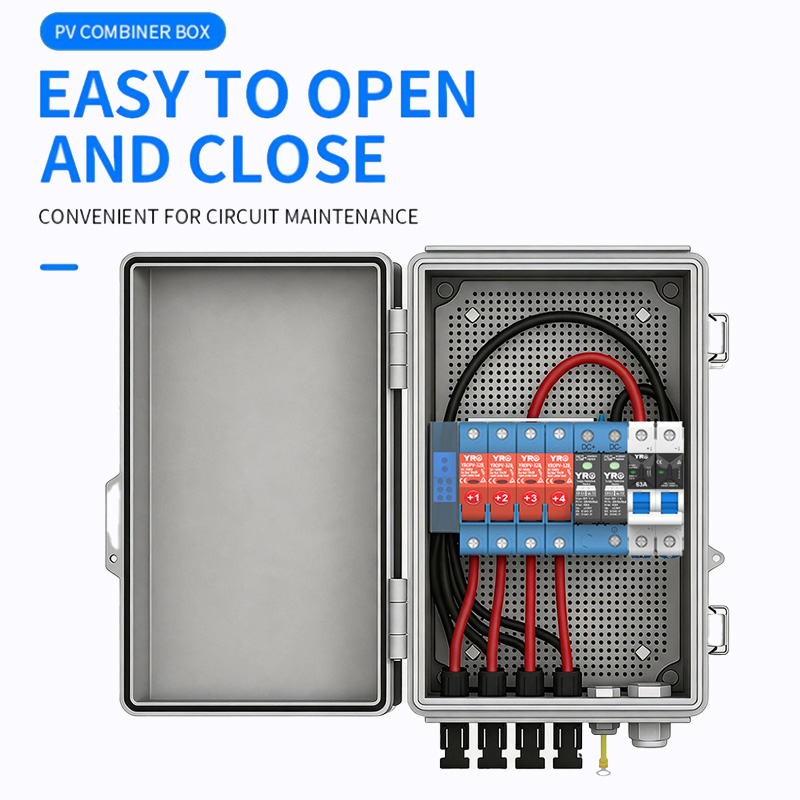

দ4 ইন 1 আউট 500V DC ABS ডিস্ট্রিবিউশন বক্সএকাধিক পিভি ইনপুটগুলির জন্য একটি নির্ভরযোগ্য জংশন পয়েন্ট প্রদান করে এই চ্যালেঞ্জগুলিকে দক্ষতার সাথে পরিচালনা করার জন্য ডিজাইন করা হয়েছে।
স্ট্রিং ইন্টিগ্রেশনের বাইরে সুবিধা
এই ডিস্ট্রিবিউশন বক্স ব্যবহার করার সুবিধাগুলি শুধুমাত্র সংযোগ সুবিধার বাইরে যায়:
- লাইটওয়েট ডিজাইন: ABS হাউজিং উল্লেখযোগ্যভাবে ওজন হ্রাস করে, যা পরিবহন এবং ইনস্টলেশনকে সহজ করে তোলে।
- UV এবং জারা প্রতিরোধ: বহিরঙ্গন অবস্থার জন্য আদর্শ, দীর্ঘমেয়াদী স্থায়িত্ব নিশ্চিত করে।
- মডুলার সংযোগ: স্ট্যান্ডার্ড সৌর সংযোগকারীগুলি দ্রুত ইনস্টলেশন এবং সহজ সিস্টেম আপগ্রেডের অনুমতি দেয়।
- রক্ষণাবেক্ষণ-বান্ধব বিন্যাস: অভ্যন্তরীণ উপাদানগুলি সহজবোধ্য পরিদর্শন এবং প্রয়োজনে প্রতিস্থাপনের অনুমতি দেওয়ার জন্য সাজানো হয়।
বেনিফিট ওভারভিউ টেবিল
| সুবিধা | বর্ণনা |
| সহজ ইনস্টলেশন | লাইটওয়েট এবং কমপ্যাক্ট ডিজাইন শ্রম প্রচেষ্টা হ্রাস করে |
| মাল্টি-লেভেল সুরক্ষা | ফিউজ, সার্কিট ব্রেকার এবং সার্জ অ্যারেস্টার যন্ত্রপাতির ক্ষতি প্রতিরোধ করে |
| প্রসারণযোগ্যতা | মডুলার ইনপুট ভবিষ্যতে পিভি সম্প্রসারণ সমর্থন করে |
| বহিরঙ্গন নির্ভরযোগ্যতা | UV এবং জারা-প্রতিরোধী ABS শেল দীর্ঘায়ু নিশ্চিত করে |
অ্যাপ্লিকেশন দৃশ্যকল্প
ABS ডিস্ট্রিবিউশন বক্স বিশেষভাবে উপযুক্ত:
- একাধিক স্ট্রিং লেআউট সহ আবাসিক ছাদের পিভি সিস্টেম
- ছোট বাণিজ্যিক সোলার ইনস্টলেশনের কেন্দ্রীভূত সুরক্ষা প্রয়োজন
- অফ-গ্রিড বা হাইব্রিড সোলার সিস্টেমের জন্য নির্ভরযোগ্য ডিসি ম্যানেজমেন্ট প্রয়োজন
একটি আউটপুটে চারটি স্ট্রিং একত্রিত করার মাধ্যমে, সিস্টেম ওয়্যারিং সরলীকৃত হয়, এবং অপারেশনাল নিরাপত্তা উন্নত হয়। ডাউনটাইম হ্রাস করার সময় ব্যবহারকারীরা সহজেই সিস্টেমটি নিরীক্ষণ এবং বজায় রাখতে পারে।
একাধিক পিভি স্ট্রিং দক্ষতার সাথে পরিচালনা করা বিতরণ করা সৌর সিস্টেমের জন্য একটি মূল চ্যালেঞ্জ, এবং একটি ভালভাবে ডিজাইন করা ডিস্ট্রিবিউশন বক্স সিস্টেমের নির্ভরযোগ্যতা এবং ইনস্টলেশনের সহজতাকে উল্লেখযোগ্যভাবে উন্নত করতে পারে। দ4 ইন 1 আউট 500V DC ABS ডিস্ট্রিবিউশন বক্সZHEJIANG YRO NEW ENERGY CO., Ltd থেকে PV পাওয়ার ম্যানেজমেন্টের জন্য একটি শক্তিশালী সমাধান প্রদান করতে লাইটওয়েট কনস্ট্রাকশন, মডুলার কানেক্টিভিটি এবং মাল্টি-লেয়ারড প্রোটেকশনকে একত্রিত করে। এই ডিভাইসের সাহায্যে, অপারেটররা সর্বোত্তম কর্মক্ষমতা, নিরাপত্তা এবং সিস্টেমের দীর্ঘায়ু বজায় রেখে আত্মবিশ্বাসের সাথে একাধিক PV স্ট্রিং সংযোগ করতে পারে।
