কোন বৈদ্যুতিক উপাদান সাধারণত একটি বিতরণ বাক্সে অন্তর্ভুক্ত থাকে?

আজকের পাওয়ার গ্রিডের একটি গুরুত্বপূর্ণ অংশ হিসাবে, বিতরণ বাক্সগুলি দুটি গুরুত্বপূর্ণ কাজ সম্পাদন করে: যেখানে প্রয়োজন সেখানে শক্তি সরবরাহ করা এবং বৈদ্যুতিক বিপদের বিরুদ্ধে রক্ষা করা। আপনি এগুলি কারখানা, অফিসের বিল্ডিং এবং এমনকি বাড়িতে, সার্কিট ব্রেকার, ফিউজ এবং অন্যান্য গুরুত্বপূর্ণ উপাদানগুলির ভিতরে ইনস্টল করা অন্যান্য গুরুত্বপূর্ণ উপাদানগুলিতে পাবেন। এই উপাদানগুলি একই লক্ষ্য অর্জনের জন্য একটি ভাল সমন্বিত দলের মতো একসাথে কাজ করে। অবিচ্ছিন্ন বিদ্যুতের সরবরাহ বজায় রাখার সময়, তারা ক্রমাগত ত্রুটিগুলির জন্য নিরীক্ষণ করে এবং সম্ভাব্য সমস্যাগুলি প্রকৃত ক্ষতির কারণ হওয়ার আগে থামাতে দ্রুত কাজ করে।

একটি বিতরণ বাক্সে সাধারণ বৈদ্যুতিক উপাদানগুলি কী কী এবং তাদের কার্যকারিতাগুলি কী কী?

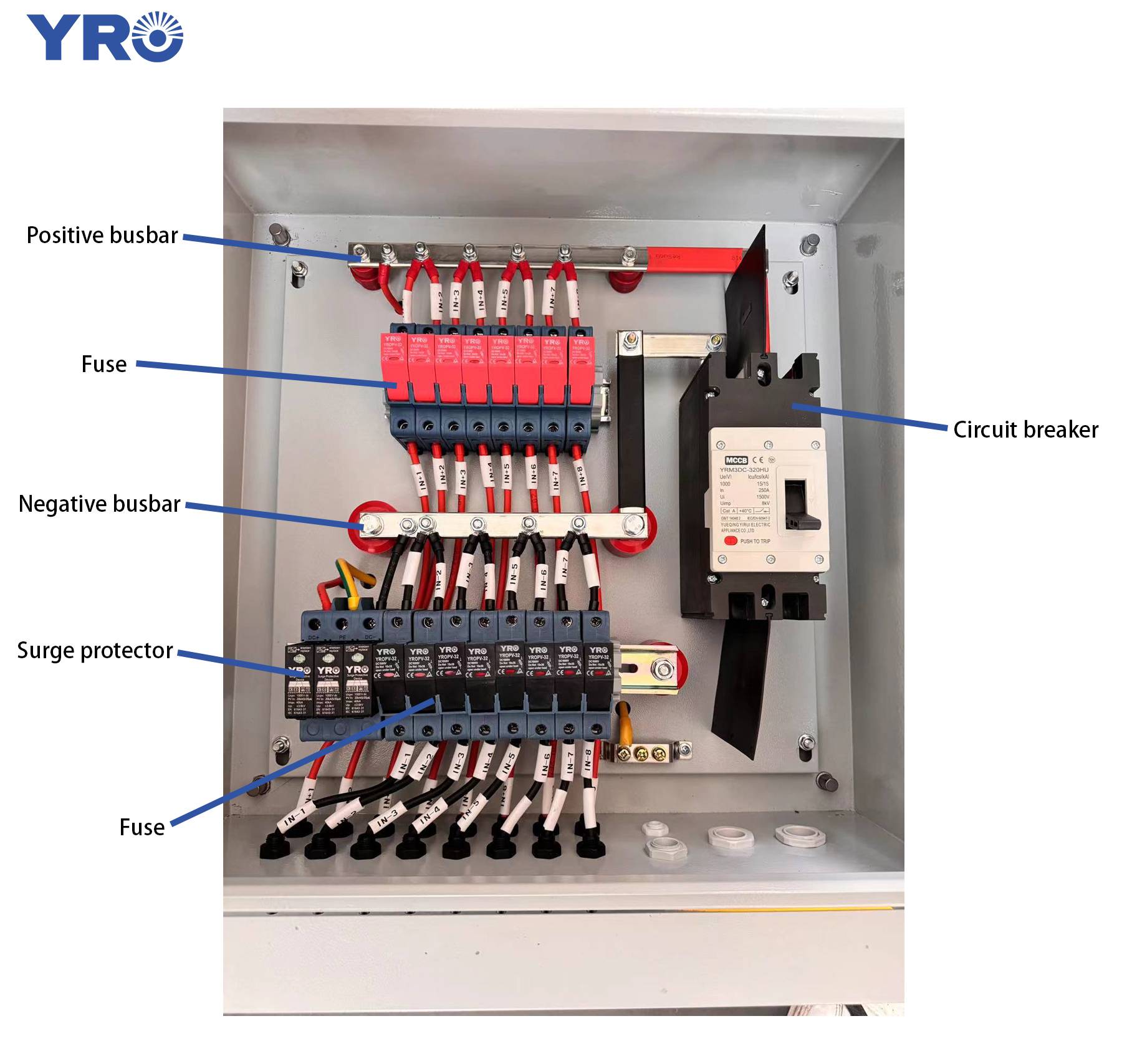

এর কভারটি খুলুনবিতরণ বাক্স, এবং উপাদানগুলির একটি চমকপ্রদ অ্যারেটি দেখার মধ্যে আসে। আমরা শীর্ষ থেকে নীচে এবং বাম থেকে ডানে তাদের কার্যকারিতা ব্যাখ্যা করব।

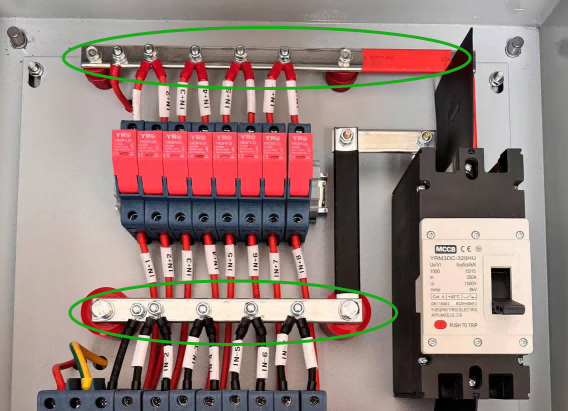

1। বাসবার

একটি বাসবার একটি পরিবাহী উপাদান একটিবিতরণ বাক্সএটি ইতিবাচক এবং নেতিবাচক কন্ডাক্টরদের সংযোগের জন্য দায়ী। বাসবার প্রায়শই তামা দিয়ে তৈরি হয়। যেহেতু তামার দুর্দান্ত বৈদ্যুতিক পরিবাহিতা রয়েছে, এটি শক্তি সহজেই প্রবাহিত করতে দেয়, বিদ্যুৎ হ্রাস হ্রাস করে এবং শক্তি সংক্রমণ দক্ষতা উন্নত করে। তদতিরিক্ত, তামার উচ্চ যান্ত্রিক শক্তিও রয়েছে এবং এটি বৃহত কারেন্ট লোডগুলি সহ্য করতে পারে, যা বিদ্যুৎ সরঞ্জামগুলির স্থিতিশীল ক্রিয়াকলাপ বজায় রাখতে প্রয়োজনীয়।

বাসবারের কার্যকারিতা আরও ভাল করার জন্য এটি সাধারণত টিনের একটি স্তর দিয়ে আচ্ছাদিত থাকে। টিন অক্সিডাইজড স্তর দ্বারা সৃষ্ট যোগাযোগ প্রতিরোধের বৃদ্ধি এড়িয়ে চলার জন্য দীর্ঘ সময় ধরে বায়ু দিয়ে অক্সিডাইজিং থেকে তামা রোধ করতে পারে। তদ্ব্যতীত, টিন প্লেটিং বৈদ্যুতিক সংযোগগুলি আরও নিরাপদ করে তোলে, আর্সিং এবং স্পার্কিংয়ের সম্ভাবনা হ্রাস করে।

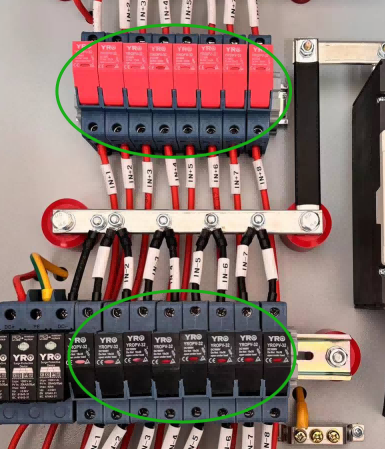

2। ফিউজ

এর প্রধান কাজফিউজযখন বর্তমানটি ফিউজের রেটযুক্ত মান ছাড়িয়ে যায় তখন তা হয়ফিউজ হোল্ডারঅতিরিক্ত উত্তাপের কারণে কোর গলে যাবে, যার ফলে কারেন্টটি কেটে দেওয়া এবং সার্কিটটি রক্ষা করবে। আপনি দেখতে পাচ্ছেন যে এখানে দুটি সারি ফিউজ রয়েছে। উপরের লাল সারিটি ধনাত্মক মেরুতে সংযুক্ত এবং নীচের কালো সারিটি নেতিবাচক মেরুতে সংযুক্ত। বৈদ্যুতিক সংযোগগুলিতে, লাল সাধারণত ইতিবাচক মেরু প্রতিনিধিত্ব করে এবং কালো নেতিবাচক মেরু প্রতিনিধিত্ব করে। তারের ত্রুটিগুলি এড়ানোর জন্য, ওয়াইআর ফিউজগুলির উপস্থিতি নকশাও যথাক্রমে লাল এবং কালো ব্যবহার করে তারের আরও স্বজ্ঞাত করে তোলে। এইভাবে, কেবল রঙটি পর্যবেক্ষণ করে, আপনি ইনস্টলেশনের যথার্থতা এবং সুরক্ষা উন্নত করে সম্পর্কিত সংযোগের অবস্থানটি স্পষ্টভাবে নির্ধারণ করতে পারেন।

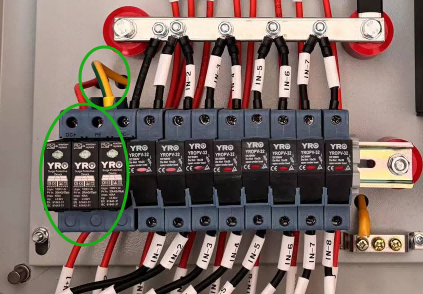

3। বিদ্যুৎ আরস্টার

চলমান, কালো ফিউজের পাশে মাউন্ট করা হয়বজ্রপাত আরস্টার। এর প্রধান কাজটি হ'ল বৈদ্যুতিক সরঞ্জামগুলি ক্ষণস্থায়ী ওভারভোল্টেজ (সার্জ) দ্বারা ক্ষতিগ্রস্থ হতে বাধা দেওয়া। সরঞ্জাম অপারেশনের সময়, যদি আপনি লক্ষ্য করেন যে সূচক আলোবজ্রপাত আরস্টারলাল হয়ে যায়, এর অর্থ হ'ল এটি একটি শক্তিশালী বর্ধিত শক অনুভব করেছে, যেমন অস্বাভাবিক উচ্চ স্রোতের কারণে বজ্রধ্বনি বা স্ব -সুরক্ষা। এই মুহুর্তে, আমাদের তাত্ক্ষণিকভাবে অন্যান্য বৈদ্যুতিক সরঞ্জামগুলির অপারেটিং স্ট্যাটাসটি পরীক্ষা করা দরকার যাতে তারা প্রভাবিত হয় না তা নিশ্চিত করতে। এটি এখনও কার্যকর সুরক্ষা সরবরাহ করতে পারে তা নিশ্চিত করার জন্য এসপিডি নিজেই প্রতিস্থাপন করা দরকার কিনা তাও পরীক্ষা করাও গুরুত্বপূর্ণ।

যত্নশীল শিক্ষার্থীরা লক্ষ্য করতে পারে যে বিতরণ বাক্সে, লাল এবং কালো তারগুলি ছাড়াও, এখানে একটি ব্যতিক্রমী সুস্পষ্ট হলুদ সবুজ তারেরও রয়েছে। এই তারটি বজ্রপাতের সাথে সংযুক্ত এবং একটি স্থল হিসাবে কাজ করে। গ্রাউন্ডিং বৈদ্যুতিক সুরক্ষার একটি অত্যন্ত গুরুত্বপূর্ণ অঙ্গ, বৈদ্যুতিক সরঞ্জাম এবং কর্মীদের সম্ভাব্য ঝুঁকি এড়াতে পৃথিবীতে নিরাপদে উত্পাদিত বিদ্যুতের ত্রুটি বা ফুটোয়ের কারণে এটি সরঞ্জাম হতে পারে। অতএব, এই হলুদ সবুজ তারের গ্রাউন্ডিং ওয়্যার হিসাবে পরিচিত এবং এর ভূমিকাটি নিশ্চিত করা যে কারেন্টটি সরঞ্জামের শেল দিয়ে কর্মীদের কাছে প্রবাহিত হবে না, সিস্টেম এবং ব্যবহারকারীদের সুরক্ষা রক্ষা করতে।

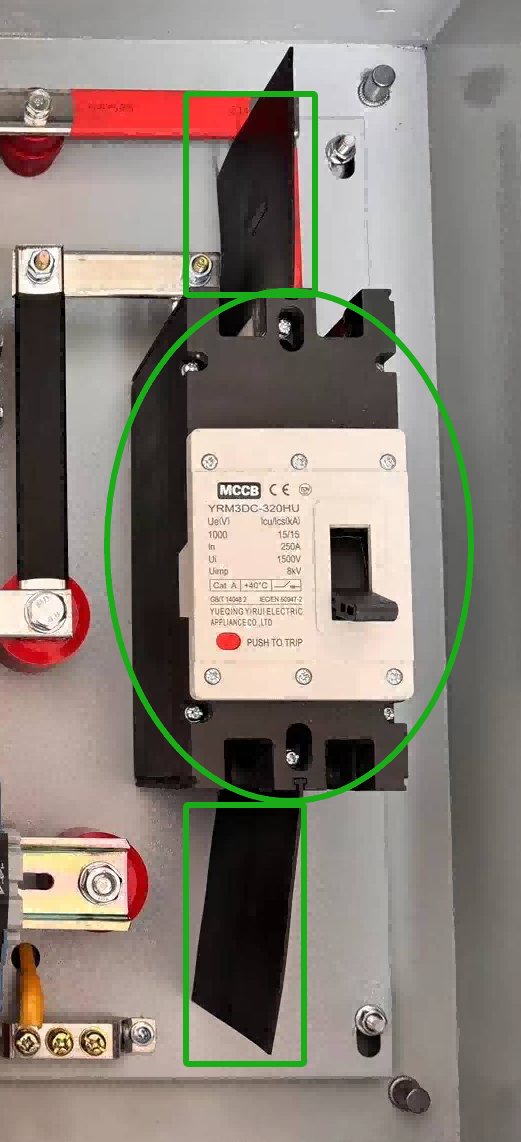

4 সার্কিট ব্রেকার

আমাদের দৃষ্টিতে সরে যায়সার্কিট ব্রেকারডানদিকে। সার্কিট ব্রেকার বিতরণ বাক্সের একটি গুরুত্বপূর্ণ উপাদান এবং এটি মূলত সার্কিটগুলি খোলার এবং বন্ধ করার জন্য ব্যবহৃত হয়। যদি ভোল্টেজ খুব বেশি বা স্রোত খুব বড় হয় তবে সার্কিট ব্রেকারটি স্বয়ংক্রিয়ভাবে ভ্রমণ করবে, এইভাবে সার্কিট এবং সরঞ্জামগুলির সুরক্ষা রক্ষা করবে।

সার্কিট ব্রেকারের কাছে দুটি কালো জিনিস রয়েছে। এগুলি হ'ল আর্ক নিভে যাওয়া প্লেট। ডাইরেক্ট কারেন্টের আর্সিংয়ের একটি বৈশিষ্ট্য রয়েছে। যখন লাল তারের এবং কালো তারটি সংযুক্ত থাকে তবে শর্ট সার্কিট হয় না এবং একে অপরের কাছাকাছি থাকে, তখন স্পার্কগুলি ঘটতে পারে। এটি হ'ল আর্সিং ঘটনা। আর্ক নিভে যাওয়া প্লেটের কার্যকারিতা হ'ল এটি ঘটতে বাধা দেওয়া।

5। অন্যরা

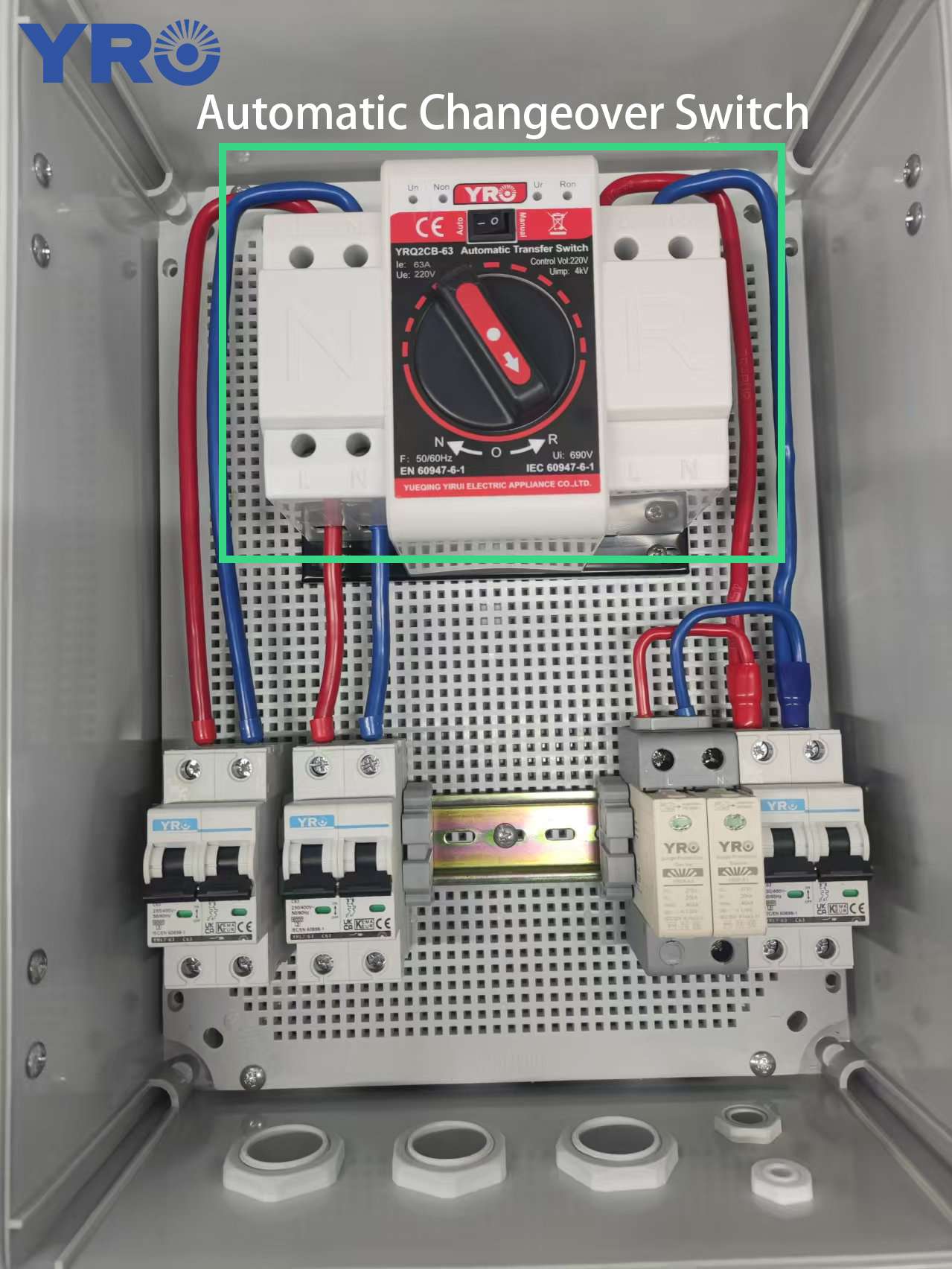

উপরোক্ত উপাদানগুলি ছাড়াও, ভোল্টেজ প্রটেক্টরগুলির ওভার/এর অধীনে,স্বয়ংক্রিয় চেঞ্জওভার সুইচদ্বৈত বিদ্যুৎ সরবরাহের জন্য, ফুটো সুরক্ষক, যোগাযোগকারী ইত্যাদি বিতরণ বাক্সে ইনস্টল করা যেতে পারে। এই উপাদানগুলি আরও বিস্তৃত শক্তি সুরক্ষা এবং নিয়ন্ত্রণ সমাধান সরবরাহ করার জন্য প্রকৃত প্রয়োজন অনুসারে যুক্তিসঙ্গতভাবে কনফিগার করা যেতে পারে।
