একটি সংযোগকারী স্যুইচ কী এবং এটি কীভাবে কাজ করে?

বিদ্যুৎ ব্যবস্থার রুটিন রক্ষণাবেক্ষণের সময়, প্রযুক্তিবিদরা প্রায়শই একটি চ্যালেঞ্জিং পরিস্থিতির মুখোমুখি হন: পরিষেবা দেওয়ার সময় কীভাবে নিরাপদে বৈদ্যুতিক প্রবাহকে বাধা দেওয়া যায়, যখন অপারেশনাল ত্রুটির কারণে তোরণ ঝলকানি বা বিস্ফোরণের মতো দুর্ঘটনা রোধ করে? এটি এই প্রকৃত পরিস্থিতির উপর ভিত্তি করে যে সংযোগকারী, একটি উত্সর্গীকৃত ডিভাইস, বিকাশিত এবং প্রয়োগ করা হয়েছে।

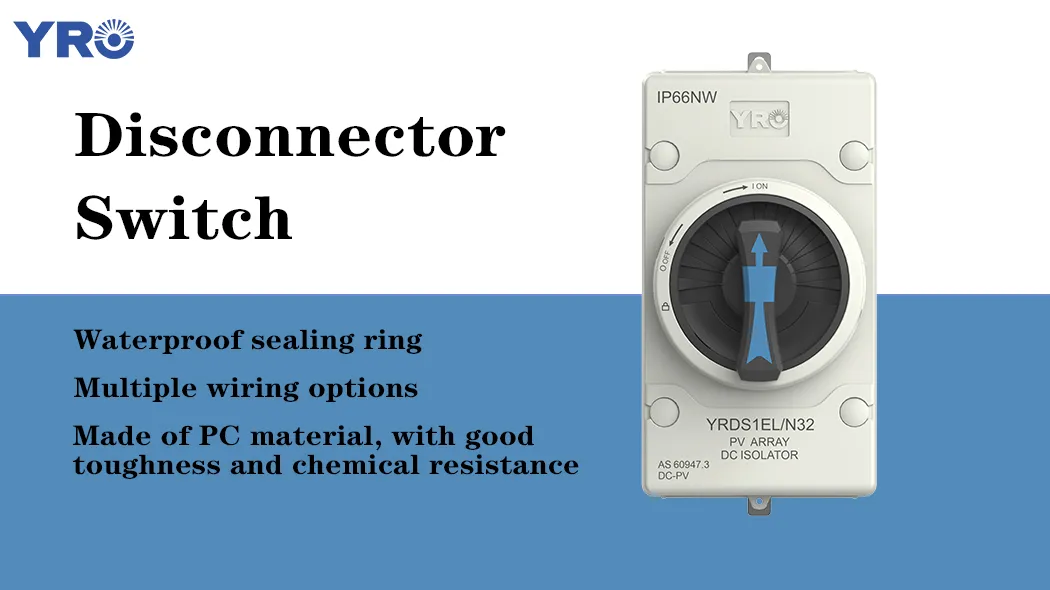

একটি সংযোগকারী সুইচ কি？

A সংযোগকারী সুইচসার্কিটগুলি সম্পূর্ণ সংযোগ বিচ্ছিন্ন হয়ে গেছে তা নিশ্চিত করার জন্য বৈদ্যুতিক সিস্টেমে ব্যবহৃত একটি যান্ত্রিক ডিভাইস। এর প্রধান কাজটি হ'ল দৃশ্যমান শারীরিক বিচ্ছিন্নতা সরবরাহ করা যখন সরঞ্জামগুলি রক্ষণাবেক্ষণ বা ত্রুটিযুক্ত হয়, দুর্ঘটনাজনিত শক্তি-অন প্রতিরোধ করা এবং অপারেটরদের সুরক্ষা নিশ্চিত করা। লক্ষ করার জন্য একটি বিষয়: এটি সাধারণত লোড কারেন্টের অফ অপারেশনের জন্য ব্যবহৃত হয় না, তবে এটি "বিদ্যুৎ সরবরাহকে বিচ্ছিন্ন করে" সরবরাহ করে।

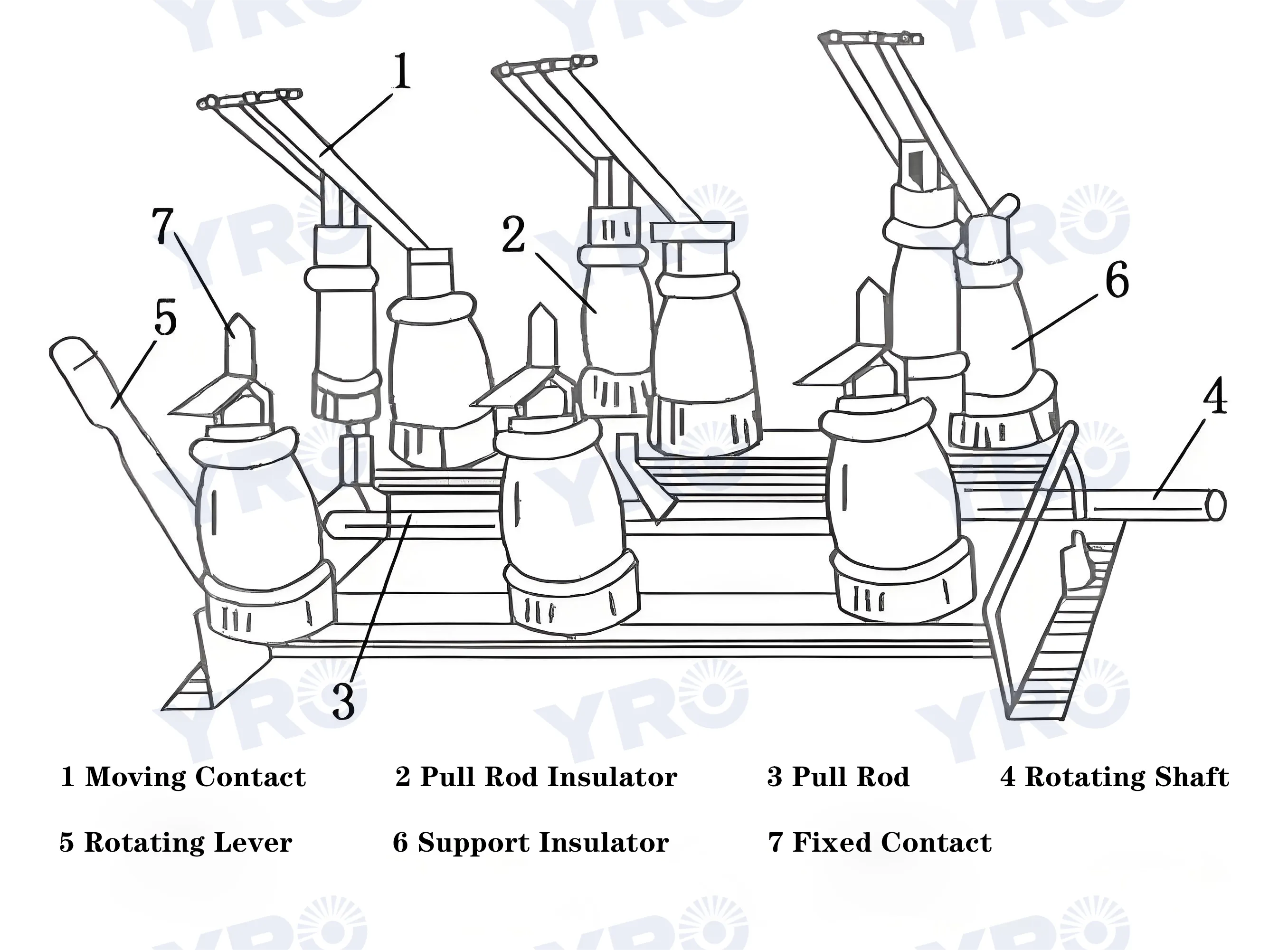

সংযোগ বিচ্ছিন্নকারী, সংযোগকারী ছুরি স্যুইচ হিসাবেও পরিচিত, এটি মূলত একটি অন্তরক সমর্থন কাঠামো সহ একটি ধাতব যোগাযোগ ব্যবস্থা। সার্কিট ব্রেকারগুলির বিপরীতে, এটিতে আর্ক-এক্সটিংিং ক্ষমতা নেই, যার অর্থ লোডের অধীনে কাজ করা নিষিদ্ধ; অন্যথায়, সরঞ্জামগুলি উচ্চ ভোল্টেজের নীচে পুড়ে যেতে পারে।

একটি সংযোগকারী স্যুইচ কীভাবে কাজ করে?

1। খোলার অপারেশন:

পদক্ষেপ 1: নিশ্চিত করুন যে সার্কিট ব্রেকারটি সংযোগ বিচ্ছিন্ন হয়ে গেছে এবং সার্কিটটিতে কোনও লোড স্রোত নেই।

পদক্ষেপ 2: অপারেটিং মেকানিজমের মাধ্যমে ঘোরানো বা অনুবাদ করতে চলন্ত যোগাযোগটি চালনা করুন, এটি একটি দৃশ্যমান ফ্র্যাকচার পৃষ্ঠ গঠনের জন্য স্থির যোগাযোগ থেকে পৃথক করে।

পদক্ষেপ 3: পরিচিতিগুলি পৃথক করার পরে, বিরতি দূরত্বটি নিরোধকের প্রয়োজনীয়তাগুলি পূরণ করা উচিত (উদাহরণস্বরূপ, 10 কেভি সিস্টেমে, এটি ≥150 মিমি হওয়া উচিত) যাতে কোনও বর্তমানের মধ্য দিয়ে যায় না তা নিশ্চিত করার জন্য।

পদক্ষেপ 4: খোলা অবস্থানটি লক করুন এবং যান্ত্রিক সূচক বা বৈদ্যুতিক সংকেতের মাধ্যমে স্থিতি নিশ্চিত করুন।

2। সমাপ্তি অপারেশন:

পদক্ষেপ 1: সার্কিটটিতে কোনও অস্বাভাবিকতা নেই তা যাচাই করার পরে, ইন্টারলক ডিভাইসটি সরান।

পদক্ষেপ 2: অপারেটিং মেকানিজম স্ট্যাটিক যোগাযোগের সাথে ঘনিষ্ঠ যোগাযোগের জন্য চলমান যোগাযোগকে চালিত করে, যোগাযোগের প্রতিরোধকে হ্রাস করার জন্য যোগাযোগের চাপ (যেমন একটি বসন্ত দ্বারা সংকুচিত হওয়া) নিশ্চিত করে।

পদক্ষেপ 3: যোগাযোগ ক্ল্যাম্পিং ডিজাইনের (যেমন ডাবল ব্লেড কাঠামো) এবং বৈদ্যুতিন চৌম্বকীয় লক (উচ্চ শর্ট সার্কিট বর্তমান পরিস্থিতিতে) এর মাধ্যমে স্থায়িত্ব বাড়ান।

বিভিন্ন ধরণের পাওয়ার সংযোগ বিচ্ছিন্নদের অনন্য কার্যকরী বৈশিষ্ট্যগুলি কী কী?

ভোল্টেজ স্তর দ্বারা শ্রেণিবদ্ধ

উচ্চ ভোল্টেজ সংযোগকারী স্যুইচ: এটি 10 ​​কেভি এবং তারও বেশি উচ্চ ভোল্টেজ পাওয়ার সিস্টেমে ব্যবহৃত হয় এবং সাধারণত সাবস্টেশন বা বিতরণ ট্রান্সফর্মারগুলির মধ্যে ইনস্টল করা হয়। এটির একটি জটিল কাঠামো রয়েছে এবং এর জন্য শক্তিশালী নিরোধক কর্মক্ষমতা এবং যান্ত্রিক শক্তি প্রয়োজন।

কম ভোল্টেজ সংযোগকারী স্যুইচ: এটি এসি 220 ভি/380 ভি এবং ডিসি সিস্টেমে ব্যবহৃত হয়, যা শিল্প বৈদ্যুতিক ক্যাবিনেট এবং ফটোভোলটাইক জংশন বাক্সগুলিতে ব্যাপকভাবে প্রয়োগ করা হয়। এটি একটি কমপ্যাক্ট কাঠামো এবং সাধারণ অপারেশন বৈশিষ্ট্যযুক্ত।

2। কাঠামোগত ফর্ম দ্বারা শ্রেণিবদ্ধ

ছুরি স্যুইচ টাইপ সংযোগকারী: এটি ধাতব ব্লেডের মতো আকারযুক্ত এবং এটি সন্নিবেশ করে বা এটি টেনে এনে বন্ধ হয়ে যায়। এটি সাধারণত কম ভোল্টেজ সিস্টেমে ব্যবহৃত হয় এবং এটি সবচেয়ে স্বজ্ঞাত ফর্ম।

রোটারি সংযোগকারী স্যুইচ: অপারেটিং হ্যান্ডেলটি ঘোরানোর মাধ্যমে, অভ্যন্তরীণ পরিচিতিগুলি বন্ধ বা খোলা থাকে। এটি সীমিত স্থান সহ দৃশ্যের জন্য উপযুক্ত এবং প্রায়শই যান্ত্রিক নিয়ন্ত্রণ প্যানেলগুলিতে ব্যবহৃত হয়।

ড্রয়ার টাইপ সংযোগকারী: ড্রয়ার টাইপ স্যুইচ ক্যাবিনেটগুলিতে ইনস্টল করা, এটি রক্ষণাবেক্ষণ এবং প্রতিস্থাপনের জন্য সুবিধাজনক এবং প্রায়শই পাওয়ার ডিস্ট্রিবিউশন সিস্টেমে ব্যবহৃত হয় যা ঘন ঘন অপারেশন প্রয়োজন।

3। ইনস্টলেশন পদ্ধতি দ্বারা শ্রেণিবদ্ধ

ইনডোর সংযোগকারী: এটি ইনডোর পরিবেশে ব্যবহৃত হয় এবং কমপ্যাক্ট কাঠামো এবং ধূলিকণা-প্রমাণের সামর্থ্যের উপর আরও বেশি জোর দিয়ে ডিজাইন করা হয়।

আউটডোর সুরক্ষা কাট অফ স্যুইচ: এটি বহিরঙ্গন পরিবেশের জন্য যেমন বাইরে বা ছাদে উপযুক্ত এবং ভাল বৃষ্টিপাত, ইউভি-প্রুফ এবং জারা বিরোধী কর্মক্ষমতা থাকা দরকার।

4। অপারেশন মোড দ্বারা শ্রেণিবদ্ধ

ম্যানুয়াল পাওয়ার সংযোগকারী: যান্ত্রিক সংযোগকারী রডটি একটি অন্তরক অপারেটিং লিভার বা পরিচিতিগুলি পৃথক করতে একটি ঘোরানো হ্যান্ডেল দ্বারা চালিত হয়। এই পদ্ধতিটি বেশিরভাগ কম ভোল্টেজ বা ছোট স্কেল শক্তি বিতরণ সিস্টেমে ব্যবহৃত হয়।

বৈদ্যুতিক অপারেশন: একটি বৈদ্যুতিন মোটর দিয়ে গিয়ার মেকানিজম চালনা করে স্যুইচটি খোলার এবং সমাপ্তি সম্পন্ন হয়, যা সাধারণত উচ্চ ভোল্টেজ সাবস্টেশনগুলির মতো দৃশ্যে দেখা যায় যা রিমোট কন্ট্রোলের প্রয়োজন।

উপসংহার

যদিও সংযোগ বিচ্ছিন্নকারী সবচেয়ে জটিল বৈদ্যুতিক সরঞ্জাম নয়, এটি ব্যক্তিগত সুরক্ষা এবং সার্কিট সিস্টেমের স্থিতিশীল অপারেশন নিশ্চিত করার জন্য এটি একটি গুরুত্বপূর্ণ উপাদান। প্রাথমিক সংজ্ঞা থেকে কার্যকরী নীতি এবং তারপরে বিভিন্ন পণ্যগুলির মধ্যে কার্যকরী পার্থক্য পর্যন্ত আমরা দেখতে পাচ্ছি যে উপযুক্ত সংযোগকারী নির্বাচন করা কেবল রক্ষণাবেক্ষণের দক্ষতা উন্নত করতে পারে না, তবে দুর্ঘটনার হারকে উল্লেখযোগ্যভাবে হ্রাস করতে পারে।

আপনি যদি এখনও কোনও নির্দিষ্ট মডেল বা ইনস্টলেশন ক্ষেত্রে আরও গভীরভাবে আবিষ্কার করতে চান তবে YRO আপনার জন্য প্রকৃত প্রয়োগের পরিস্থিতি আরও বিশ্লেষণ করতে পারে বা উপযুক্ত পণ্যগুলির প্রস্তাব দিতে পারে। আপনার যদি কোনও সহায়তার প্রয়োজন হয় তবে দয়া করে আমাদের সাথে যোগাযোগ করুন
