একটি UL 1077 DC MCB কি? মান, পরীক্ষা, এবং অ্যাপ্লিকেশন

ইউএল 1077হল বৈদ্যুতিক সরঞ্জামগুলিতে ব্যবহৃত সম্পূরক প্রটেক্টরগুলির জন্য একটি পণ্য সুরক্ষা মান। এই মান পরিপূরক সুরক্ষা প্রদানের জন্য বৈদ্যুতিক সরঞ্জামের ভিতরে ইনস্টল করা প্রতিরক্ষামূলক ডিভাইসগুলিতে প্রযোজ্য। নির্মাতাদের জন্য যেগুলিকে বৈদ্যুতিক সরঞ্জামগুলিতে DC ক্ষুদ্রাকৃতির সার্কিট ব্রেকারগুলিকে একীভূত করতে হবে, UL 1077 হল একটি পণ্য মান যার জন্য মনোযোগ প্রয়োজন৷

এই নিবন্ধটি UL 1077 এর সুযোগ, অন্যান্য মানের অধীনে UL 1077 DC MCB এবং সার্কিট ব্রেকারগুলির মধ্যে পার্থক্য এবং পণ্য নির্বাচন করার সময় ক্রেতাদের যে প্রধান পরামিতিগুলি নিশ্চিত করতে হবে তা উপস্থাপন করে৷

UL কি1077 সার্টিফিকেশন?

ইউএল 1077হল বৈদ্যুতিক সরঞ্জামগুলিতে ব্যবহৃত সম্পূরক প্রটেক্টরগুলির জন্য একটি নিরাপত্তা মান, UL Solutions দ্বারা প্রকাশিত৷

এই মানটি সম্পূরক অভিভাবকদের ক্ষেত্রে প্রযোজ্য যা বৈদ্যুতিক সরঞ্জামগুলির জন্য অতিরিক্ত ওভারকারেন্ট সুরক্ষা প্রদান করে। এই পণ্যগুলি সাধারণত শাখা সার্কিট তৈরির জন্য প্রাথমিক প্রতিরক্ষামূলক ডিভাইস হিসাবে পরিবেশন করার পরিবর্তে বৈদ্যুতিক সরঞ্জামগুলির ভিতরে ইনস্টল করা হয়।

ইউএল 1077মান প্রধানত নির্মাণ, কর্মক্ষমতা, এবং পরীক্ষার পরিপ্রেক্ষিতে সম্পূরক রক্ষকদের জন্য প্রয়োজনীয়তা নির্দিষ্ট করে।

কি করেইউএল 1077পরীক্ষা?

1. ক্রমাঙ্কন পরীক্ষা

ক্রমাঙ্কন পরীক্ষা সার্কিট ব্রেকার নির্দিষ্ট ট্রিপ বৈশিষ্ট্য অনুযায়ী কাজ করে কিনা তা পরীক্ষা করে।

পরীক্ষাটি পণ্যটিতে নির্দিষ্ট স্রোত প্রয়োগ করে এবং পণ্যটি প্রয়োজনীয় সময়ের মধ্যে ট্রিপ করে কিনা তা পরীক্ষা করে।

2. ওভারলোড পরীক্ষা

ওভারলোড পরীক্ষা বারবার ওভারলোড অবস্থার অধীনে সার্কিট ব্রেকারের প্রতিক্রিয়া পরীক্ষা করে।

ডিসি অ্যাপ্লিকেশনগুলির জন্য, ওভারলোড পরীক্ষার শর্তগুলি পণ্যের প্রকার এবং নির্দিষ্ট অ্যাপ্লিকেশন প্রয়োজনীয়তার উপর নির্ভর করে। কিছু ডিসি মোটর শুরু করার অ্যাপ্লিকেশন উচ্চতর পরীক্ষা স্রোত ব্যবহার করতে পারে।

ওভারলোড পরীক্ষায় নির্দিষ্ট অবস্থার অধীনে 50টি অপারেটিং চক্র অন্তর্ভুক্ত রয়েছে।

3. সহনশীলতা পরীক্ষা

ধৈর্য পরীক্ষা বারবার অপারেশনের পরে মিনি সার্কিট ব্রেকারের কর্মক্ষমতা মূল্যায়ন করে।

প্রযোজ্য পণ্যগুলির জন্য, UL 1077 প্রয়োজনীয়তাগুলির মধ্যে রেট করা বর্তমান এবং রেট করা ভোল্টেজে 6,000টি অপারেশন অন্তর্ভুক্ত রয়েছে।

এই পরীক্ষাটি নির্দিষ্ট সংখ্যক বৈদ্যুতিক এবং যান্ত্রিক ক্রিয়াকলাপ সম্পূর্ণ করার পরে পণ্যটি সঠিকভাবে কাজ করে কিনা তা পরীক্ষা করে।

4. শর্ট সার্কিট টেস্ট

শর্ট-সার্কিট পরীক্ষা নির্দিষ্ট শর্ট-সার্কিট অবস্থার অধীনে DC MCB-এর কর্মক্ষমতা মূল্যায়ন করে।

পরীক্ষাটি পরীক্ষা করে যে পণ্যটি অগ্রহণযোগ্য নিরাপত্তা ঝুঁকি এড়াতে নির্দিষ্ট ফল্ট কারেন্টকে বাধা দিতে পারে কিনা।

ইউএল 1077বিভিন্ন শর্ট-সার্কিট পরীক্ষার শর্ত এবং বিভাগ অন্তর্ভুক্ত করে। অতএব, নির্দিষ্ট পরীক্ষার শর্ত পণ্যের রেটিং এবং শ্রেণীবিভাগের উপর নির্ভর করে।

5. তাপমাত্রা বৃদ্ধি পরীক্ষা

তাপমাত্রা বৃদ্ধি পরীক্ষা নির্দিষ্ট অপারেটিং অবস্থার অধীনে ক্ষুদ্র সার্কিট ব্রেকারের তাপমাত্রা বৃদ্ধির মূল্যায়ন করে।

পরীক্ষাটি প্রাসঙ্গিক বর্তমান-বহনকারী অংশ এবং টার্মিনালের তাপমাত্রা পরিবর্তন পরীক্ষা করে।

6. ডাইইলেকট্রিক ভোল্টেজ টেস্ট সহ্য করে

ডাইলেকট্রিক ভোল্টেজ সহ্য করার পরীক্ষা সার্কিট ব্রেকার এর নিরোধক সিস্টেমের মূল্যায়ন করে।

পরীক্ষাটি প্রাসঙ্গিক বৈদ্যুতিক অংশগুলির মধ্যে নির্দিষ্ট ভোল্টেজ প্রয়োগ করে। পরীক্ষার সময় পণ্যটি অবশ্যই প্রযোজ্য নিরোধক প্রয়োজনীয়তা পূরণ করতে হবে।

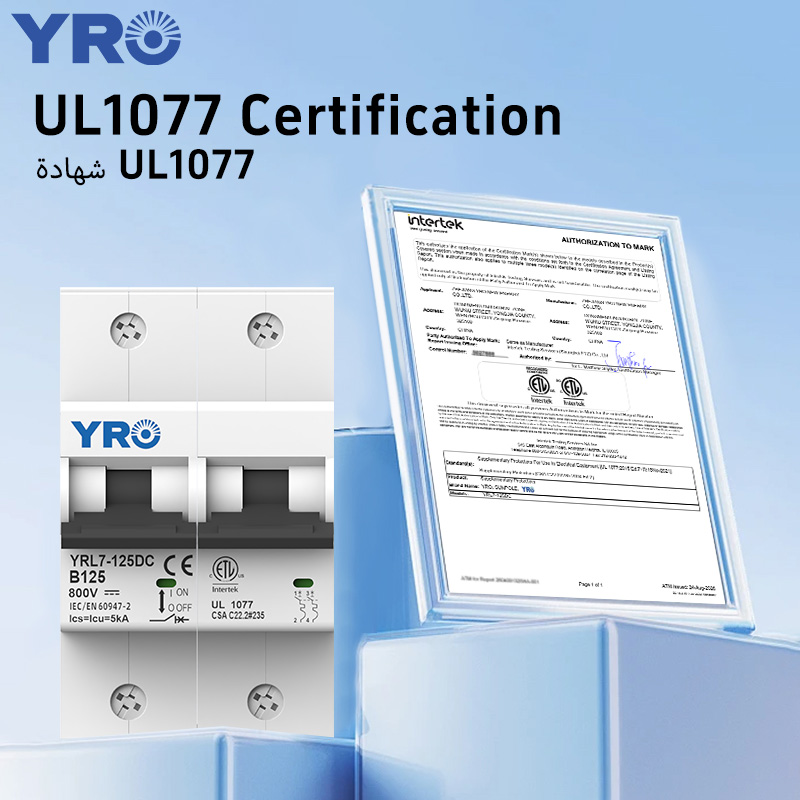

YRO DC মিনিয়েচার সার্কিট ব্রেকার UL 1077 সার্টিফিকেশন পেয়েছে

YRO-এর YRL7-125DC সিরিজের সার্কিট ব্রেকারগুলি প্রযোজ্য UL 1077 প্রয়োজনীয়তা অনুসারে মূল্যায়ন করা হয়েছে৷ UL 1077 ক্রমাঙ্কন, তাপমাত্রা বৃদ্ধি, ওভারলোড, সহনশীলতা, ডাইইলেকট্রিক ভোল্টেজ সহ্য করা এবং শর্ট-সার্কিট পারফরম্যান্সের জন্য পরীক্ষার প্রয়োজনীয়তা জড়িত।

বিভিন্ন পরীক্ষা বিভিন্ন অবস্থার অধীনে পণ্য কর্মক্ষমতা মূল্যায়ন. উদাহরণস্বরূপ, ক্রমাঙ্কন পরীক্ষা ট্রিপ বৈশিষ্ট্যগুলি পরীক্ষা করে, তাপমাত্রা বৃদ্ধি পরীক্ষা নির্দিষ্ট অপারেটিং অবস্থার অধীনে তাপমাত্রার পরিবর্তনগুলি মূল্যায়ন করে, ওভারলোড পরীক্ষা নির্দিষ্ট ওভারলোড অবস্থার অধীনে প্রতিক্রিয়া মূল্যায়ন করে, এবং শর্ট-সার্কিট পরীক্ষা নির্দিষ্ট ফল্ট অবস্থার অধীনে বাধা কর্মক্ষমতা মূল্যায়ন করে।

ক্রেতাদের জন্য, পণ্যটি তাদের সরঞ্জাম ডিজাইনে সার্টিফিকেশন প্রয়োজনীয়তা পূরণ করে কিনা তা নিশ্চিত করতে শংসাপত্রের তথ্য ব্যবহার করা যেতে পারে।

ইউএল 1077সার্টিফিকেশন সহ সার্কিট ব্রেকারদের জন্য আবেদনের পরিস্থিতি

কন্ট্রোল প্যানেল

কন্ট্রোল প্যানেলে কন্ট্রোল সার্কিট, পাওয়ার সার্কিট এবং অন্যান্য অক্জিলিয়ারী সার্কিট থাকে। বৈদ্যুতিক সরঞ্জামের মধ্যে অভ্যন্তরীণ সার্কিটের সম্পূরক ওভারকারেন্ট সুরক্ষার জন্য সরঞ্জাম নির্মাতারা UL 1077 প্রয়োজনীয়তা পূরণ করে এমন DC MCB নির্বাচন করতে পারেন।

অটোমেশন সরঞ্জাম

অটোমেশন সরঞ্জামগুলিতে একাধিক বৈদ্যুতিক এবং ইলেকট্রনিক উপাদান রয়েছে যার সার্কিট সুরক্ষা প্রয়োজন।

সরঞ্জাম নির্মাতারা নিম্নলিখিত পরামিতিগুলির উপর ভিত্তি করে MCB ব্রেকার নির্বাচন করতে পারেন:

· রেটেড ভোল্টেজ

· রেট করা বর্তমান

· খুঁটির সংখ্যা

· ট্রিপ বৈশিষ্ট্য

নির্বাচিত প্রতিরক্ষামূলক ডিভাইসটি সরঞ্জামের বৈদ্যুতিক প্রয়োজনীয়তার সাথে মেলে।

নতুন শক্তি সরঞ্জাম

নতুন শক্তির সরঞ্জামগুলিতে বৈদ্যুতিক সিস্টেম রয়েছে যার সার্কিট সুরক্ষা প্রয়োজন।

শক্তি রূপান্তর সরঞ্জামগুলির মতো পণ্যগুলির নির্মাতারা সরঞ্জামের নকশার উপর ভিত্তি করে পরিপূরক সুরক্ষা সমাধানগুলি উপযুক্ত কিনা তা মূল্যায়ন করতে পারেন। চূড়ান্ত নির্বাচন সরঞ্জামের নির্দিষ্ট কাঠামো এবং সংশ্লিষ্ট সুরক্ষা প্রয়োজনীয়তার উপর নির্ভর করে।

উপসংহার

ইউএল 1077সার্টিফিকেশন প্রধানত বৈদ্যুতিক সরঞ্জামের ভিতরে সম্পূরক সুরক্ষা অ্যাপ্লিকেশনের জন্য ব্যবহৃত হয়।

ইউএল 1077মান অপারেটিং বৈশিষ্ট্য, তাপমাত্রা বৃদ্ধি কর্মক্ষমতা, ওভারলোড কর্মক্ষমতা, সহনশীলতা কর্মক্ষমতা, নিরোধক কর্মক্ষমতা, এবং শর্ট-সার্কিট কর্মক্ষমতা সহ একাধিক দিক থেকে সম্পূরক রক্ষক কর্মক্ষমতা মূল্যায়ন করে।

বৈদ্যুতিক সার্কিট ব্রেকার কেনার সময়, ক্রেতাদের সরঞ্জামের অ্যাপ্লিকেশন, রেট করা ভোল্টেজ, রেট করা বর্তমান, খুঁটির সংখ্যা, ট্রিপের বৈশিষ্ট্য এবং প্রযোজ্য শংসাপত্রের প্রয়োজনীয়তা বিবেচনা করতে হবে।

ইউএল 1077শংসাপত্রের প্রয়োগের সুযোগ বোঝা, সরঞ্জাম প্রস্তুতকারক এবং ক্রেতাদের বৈদ্যুতিক নকশার প্রয়োজনীয়তার উপর ভিত্তি করে উপযুক্ত সার্কিট সুরক্ষা পণ্য নির্বাচন করতে সহায়তা করতে পারে।
