সার্কিট ব্রেকার কী করতে পারে না এমন একটি সার্জ আর্টার কী করতে পারে?

আধুনিক বিদ্যুৎ সিস্টেমগুলি ক্ষণস্থায়ী ভোল্টেজ সার্জ দ্বারা হুমকির সম্মুখীন হয়। এই সংক্ষিপ্ত, উচ্চ প্রশস্ততা ভোল্টেজ ডালগুলি, সাধারণত ন্যানোসেকেন্ড থেকে মিলিসেকেন্ড পর্যন্ত স্থায়ী হয়, বজ্রপাতের ফলে, গ্রিডের ওঠানামা বা শিল্প সরঞ্জামগুলির স্যুইচিংয়ের কারণে, চুপচাপ ল্যাপটপ থেকে শুরু করে ফটোভোলটাইক ইনভার্টার পর্যন্ত নির্ভুলতা বৈদ্যুতিন ডিভাইসগুলি ধ্বংস করতে পারে। যদিও সার্কিট ব্রেকারগুলি ওভারলোড এবং শর্ট সার্কিটগুলি প্রতিরোধের জন্য গুরুত্বপূর্ণ, তবে তারা মাইক্রোসেকেন্ড-স্তরের সার্জগুলির বিরুদ্ধে শক্তিহীন যা তাদের যান্ত্রিক ট্রিপিং প্রক্রিয়াগুলিকে বাইপাস করে। এই নিবন্ধটি বিদ্যুৎ গ্রেপ্তারকারীরা যে ফাংশনগুলি সম্পাদন করতে পারে তা আবিষ্কার করবে তবে সার্কিট ব্রেকাররা পারে না, পাশাপাশি কেন উভয়ই বৈদ্যুতিক সুরক্ষায় অপরিহার্য।

সার্কিট ব্রেকার কী করতে পারে না এমন একটি সার্জ আর্টার কী করতে পারে?

উভয়ইবজ্র গ্রেপ্তারকারীএবংসার্কিট ব্রেকারপাওয়ার সিস্টেমে প্রতিরক্ষামূলক ডিভাইস, তবে তাদের কার্যকরী অবস্থান, কার্যকরী নীতি এবং প্রয়োগের পরিস্থিতিতে প্রয়োজনীয় পার্থক্য রয়েছে।

একটি সার্জ অ্যারেস্টার ন্যানোসেকেন্ডগুলির মধ্যে মাটিতে ওভারভোল্টেজ পরিচালনা করতে ধাতব অক্সাইড ভেরিস্টর (এমওভি) এর মতো ননলাইনার উপাদানগুলি ব্যবহার করে, যার ফলে তাত্ক্ষণিক ভোল্টেজ স্পাইকগুলি (যেমন বজ্রপাতের স্ট্রাইক) থেকে বৈদ্যুতিন ডিভাইসগুলি রক্ষা করে - এমন কিছু যা সার্কিট ব্রেকাররা পরিচালনা করতে পারে না। বিপরীতে, সার্কিট ব্রেকাররা কেবল তখনই বিদ্যুৎ সরবরাহ বন্ধ করে দেয় যখন সেখানে অবিচ্ছিন্ন ওভারকন্টেন্ট থাকে (যেমন ওভারলোড বা শর্ট সার্কিট) থাকে এবং মাইক্রোসেকেন্ড-স্তরের সার্জগুলিতে সাড়া দিতে অক্ষম হয়। বর্ধিত গ্রেপ্তারকারীরা সরঞ্জাম এবং সার্কিট ব্রেকারগুলি লাইনগুলি রক্ষা করে।

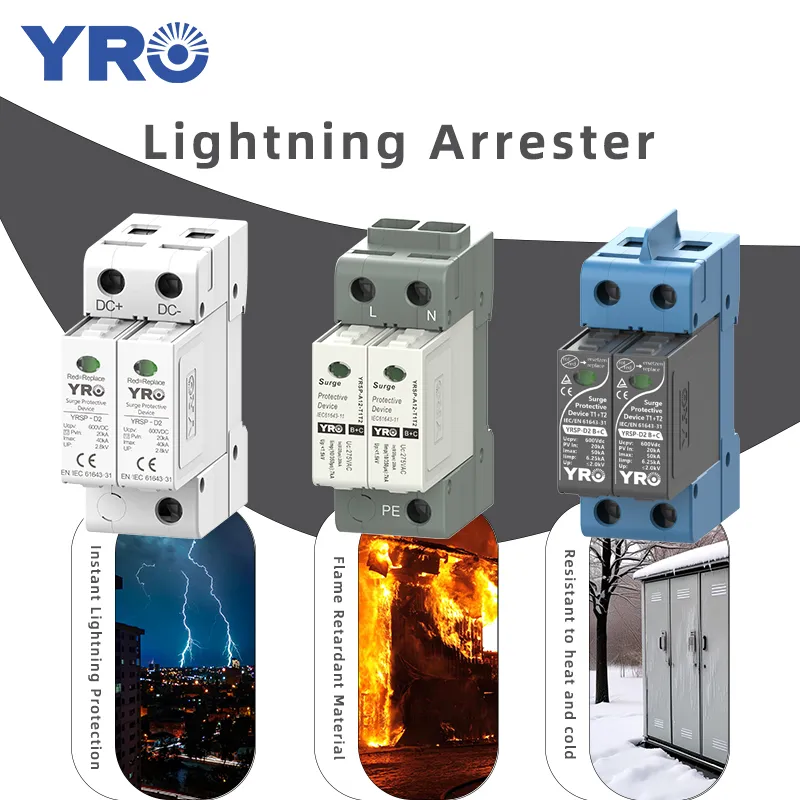

কেন সার্কিট ব্রেকাররা বজ্রপাতের সুরক্ষায় ক্রমবর্ধমান গ্রেপ্তারকারীদের প্রতিস্থাপন করতে পারে না?

অনেক লোক অর্থ সাশ্রয়ের জন্য বিদ্যুত গ্রেপ্তারকারীদের পরিবর্তে সার্কিট ব্রেকার ব্যবহার করতে চায় তবে এটি অসম্ভব। এটা কেন? কেবল নিম্নলিখিত বিষয়বস্তু পড়ুন এবং আপনি জানতে পারবেন।

1। সুরক্ষা লক্ষ্যগুলিতে মৌলিক পার্থক্য

উপরে উল্লিখিত হিসাবে, বজ্র গ্রেপ্তারকারীরা বিশেষভাবে ক্ষণস্থায়ী দমন করার জন্য ডিজাইন করা হয়েছেওভারভোল্টেজ, যখন সার্কিট ব্রেকারগুলি কেবল প্রতিক্রিয়া হিসাবে কাজ করেঅস্বাভাবিক স্রোত(ওভারলোড বা শর্ট সার্কিট)।

2। অরৈখিক বৈশিষ্ট্যের অনুপস্থিতি

দ্যআর্জ আর্টারজিংক অক্সাইড (জেডএনও) এর মতো অরৈখিক প্রতিরোধের উপকরণ গ্রহণ করে, যা সাধারণ ভোল্টেজের অধীনে একটি উচ্চ প্রতিরোধের অবস্থা (> 1MΩ) উপস্থাপন করে। যাইহোক, যখন ভোল্টেজটি প্রান্তিকের চেয়ে বেশি হয়ে যায়, তখন প্রতিরোধটি দ্রুতগতিতে <1Ω এ নেমে যায়, একটি নিম্ন-প্রতিবন্ধী স্রাব চ্যানেল গঠন করে। এই অরৈখিক বৈশিষ্ট্যটি সার্কিট ব্রেকারদের দ্বারা ধারণ করা হয় না।

3। প্রতিক্রিয়া সময় বৈষম্য

• বজ্রপাত আরস্টার: ন্যানোসেকেন্ড-স্তরের প্রতিক্রিয়া, বজ্র তরঙ্গ (1-5μs) এর আগের সময়ের সাথে মেলে এবং ভোল্টেজ উত্থানের পর্যায়ে ক্ল্যাম্পিং সম্পূর্ণ করতে পারে।
• সার্কিট ব্রেকার: দ্রুততম অপারেটিং সময়টি মিলিসেকেন্ডে থাকে, যা বজ্রপাতের সময়কালের চেয়ে অনেক ধীর। যখন সার্কিট ব্রেকার প্রতিক্রিয়া জানায়, বজ্রপাতটি সরঞ্জামগুলির মধ্য দিয়ে চলে গিয়েছিল এবং ক্ষতির কারণ হয়েছিল।

4। কর্মের পরে সিস্টেম পুনরুদ্ধার প্রক্রিয়া

পরেআর্জ আর্টারবজ্রপাতের স্রোত স্রাব করে, ননলাইনার প্রতিরোধক তাত্ক্ষণিকভাবে উচ্চ-প্রতিরোধের অবস্থায় ফিরে আসে এবং সিস্টেমটি কোনও বাধা ছাড়াই কাজ চালিয়ে যেতে পারে। একবার কোনও সার্কিট ব্রেকার ভ্রমণের পরে, বিদ্যুৎ সরবরাহ অবশ্যই ম্যানুয়াল বা স্বয়ংক্রিয় পুনরায় পুনরায় পুনরুদ্ধার করতে হবে, যার ফলে বিদ্যুৎ বাধা সৃষ্টি হয়। ঘন ঘন বজ্রপাতের ক্ষেত্রগুলিতে, একাধিক বজ্রপাতের কারণে বারবার এই ধরনের বাধাগুলি ঘটতে পারে, বিদ্যুৎ সরবরাহের নির্ভরযোগ্যতাকে গুরুতরভাবে প্রভাবিত করে।

সার্কিট ব্রেকাররা পৌঁছাতে পারে না এমন গ্রেপ্তারকারীদের কোথায় ইনস্টল করা উচিত?

1। সার্কিট ব্রেকার যোগাযোগের ফাঁক (ওপেন স্টেট)

যখন সার্কিট ব্রেকারটি উন্মুক্ত অবস্থায় থাকে, তখন তার বিরতির উভয় পাশে একটি অন্তরক ফাঁক তৈরি হয়। এই মুহুর্তে, বজ্রপাত তরঙ্গ বা অপারেশনাল ওভারভোল্টেজ বিরতিতে মোট প্রতিচ্ছবি হতে পারে, যার ফলে ভোল্টেজের প্রশস্ততা দ্বিগুণ হয়ে যায়। কবজ্রপাত আরস্টারপ্রতিফলিত ওভারভোল্টেজকে সীমাবদ্ধ করতে বিরতির রেখার পাশে ইনস্টল করা যেতে পারে।

2। উচ্চ বিদ্যুত ধর্মঘটের ঝুঁকি সহ ওভারহেড লাইনের বিভাগগুলি

কারণ সার্কিট ব্রেকাররা কেবল শর্ট সার্কিট স্রোতগুলি কেটে ফেলতে পারে তবে কন্ডাক্টরগুলিতে বজ্রপাতের তরঙ্গের প্রচারকে বাধা দিতে পারে না,আর্জ আর্টারঘন ঘন বজ্রপাতের ক্রিয়াকলাপ বা জটিল অঞ্চল সহ ওভারহেড লাইনে মেরু এবং টাওয়ারগুলির কন্ডাক্টরগুলিতে ইনস্টল করা যেতে পারে।

3। ঘন ঘন খোলা এবং বন্ধ যোগাযোগের স্যুইচ উভয় পক্ষ

যখন একটি সংযোগকারী সুইচ (যেমন একটি মেরু-মাউন্টড সার্কিট ব্রেকার বা সংযোগকারী) খোলে, লাইভ সাইড লাইনটি বজ্রপাত তরঙ্গ অনুপ্রবেশের ঝুঁকির মুখোমুখি হয় এবং সার্কিট ব্রেকার বিরতি সুরক্ষা সরবরাহ করতে পারে না। অতএব, প্রায়শই একটি গরম স্ট্যান্ডবাই অবস্থায় থাকা সুইচগুলি সংযোগের জন্য, কবজ্র সুরক্ষা ডিভাইসলাইভ সাইডে ইনস্টল করা দরকার।

4। বিতরণ ট্রান্সফর্মারটির নিম্ন-ভোল্টেজ দিক

বজ্রপাতের তরঙ্গগুলি উচ্চ-ভোল্টেজের পাশ দিয়ে আক্রমণ করার পরে, তারা বৈদ্যুতিন চৌম্বকীয় আনয়ন দিয়ে নিম্ন-ভোল্টেজের দিকে যেতে পারে, রেটযুক্ত ভোল্টেজের কয়েকবার ক্ষণস্থায়ী শক তৈরি করে। দ্যবৈদ্যুতিক সার্জ আর্টারনিম্ন-ভোল্টেজের দিকে উচ্চ-ভোল্টেজ পাশের সাথে বহু-স্তরের সমন্বয় তৈরি করতে হবে, যাতে অবশিষ্ট ভোল্টেজ সরঞ্জামের সহনশীলতার মানের চেয়ে কম থাকে তা নিশ্চিত করতে।

উপসংহার

বর্ধিত গ্রেপ্তারকারী এবং সার্কিট ব্রেকাররা বিকল্প সম্পর্কের মধ্যে নেই বরং একে অপরের পরিপূরক। সার্কিট ব্রেকাররা ওভারকন্টেন্ট নিয়ন্ত্রণের জন্য দায়বদ্ধ, যখন বজ্র গ্রেপ্তারকারীরা তাত্ক্ষণিক ওভারভোল্টেজ পরিচালনা করে। সরঞ্জাম এবং সুবিধাগুলি ব্যাপকভাবে সুরক্ষার জন্য, উভয়ই অপরিহার্য। তাদের নিজ নিজ ফাংশন এবং সীমাবদ্ধতাগুলি বোঝা একটি নিরাপদ এবং আরও নির্ভরযোগ্য বৈদ্যুতিক সিস্টেম তৈরির মূল চাবিকাঠি।
